ОКИСЛЕННЫЙ АТАКТИЧЕСКИЙ ПОЛИПРОПИЛЕН (ОАПП)

You can find the information about OAPP under this reference

Назначение

Окисленный атактический полипропилен (ОАПП) предназначен для нефтехимической и резинотехнической отраслей промышленности с целью получения продуктов с улучшенными вязкостными, смазывающими, термоокислительными, антиоксидантными свойствами:

stroika
  • битумно-полимерные вяжущие материалы;
  • строительные мастики, антикоррозионные грунтовки, покрытия и шпатлевки, герметизирующие составы для крупнопанельного домостроения;
  • водостойкие и антиобледенительные составы;
  • полимер-полимерные и полимер-минеральные композиции;
  • клеи для липких лент и клеи-расплавы, используемые в строительстве;
  • резиновые смеси и смазочные масла.

Модифицирование дорожных и строительных битумов - одно из основных направлений рационального использования ОАПП.

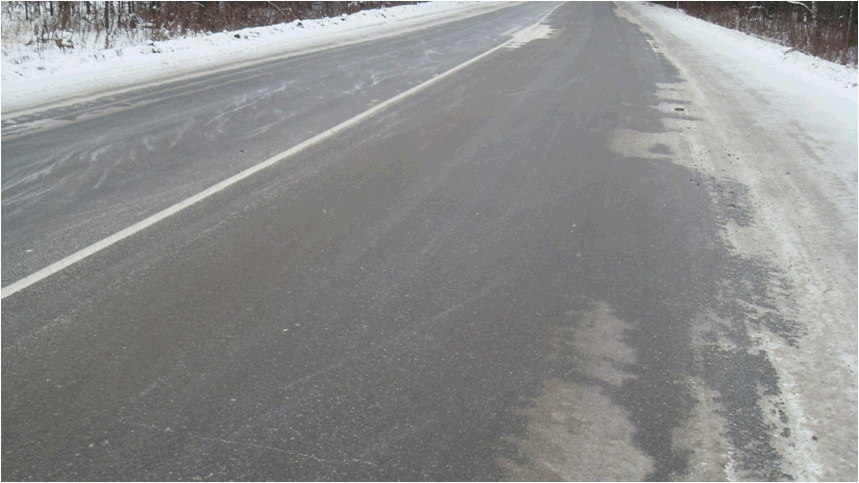

bez dobavki

Дорожное полотно а/д Томск-Самусь, развязка (работы проведены без добавки ОАПП в апреле 2006 г., фото – ноябрь 2011 г.)

s dobavkoi

Дорожное полотно а/д Томск-Самусь, развязка (работы проведены с добавкой ОАПП в апреле 2006 г., фото – ноябрь 2011 г.)

Свойства

ОАПП – полифункциональный модификатор, обладающий уникальным строением и комплексом эксплуатационных свойств, которые образуются в результате термоокислительной деструкции АПП:

  • содержит олефиновые двойные связи, полярные гидроксильные и карбонильные группы в макромолекуле, количество которых регулируется условиями реакции окисления с получением продукта различного марочного ассортимента;
  • проявляет высокую реакционную способность по отношению к полисопряженным соединениям, содержащимся в товарных битумах, что позволяет приготавливать битумно-полимерные вяжущие в расплаве битумов при температурах до 150 град. С и увеличивать срок службы битумных композиций в 2 – 3 раза;
  • хорошо растворяется бензоле, гексане, нефтяных топливах и маслах;
  • хорошо растворяется в нефтепродуктах при низких температурах и содержит по сравнению с АПП значительно меньшее количество примесей нерастворимой изотактической фракции;
  • все марки ОАПП обладают повышенными гидрофобными свойствами.

Сравнительные характеристики стоимости одной тонны модификаторов: каучуков – (40-80) тыс. руб.; полиизобутилена – (100-120) тыс.руб.; ДСТ - (100-150) тыс.руб.; Kraton (Бельгия)- (167-183) тыс.руб.; ОАПП – зависит от марки и цены на сырьё.

Разработаны и утверждены Технические условия ОАПП трёх указанных выше марок.

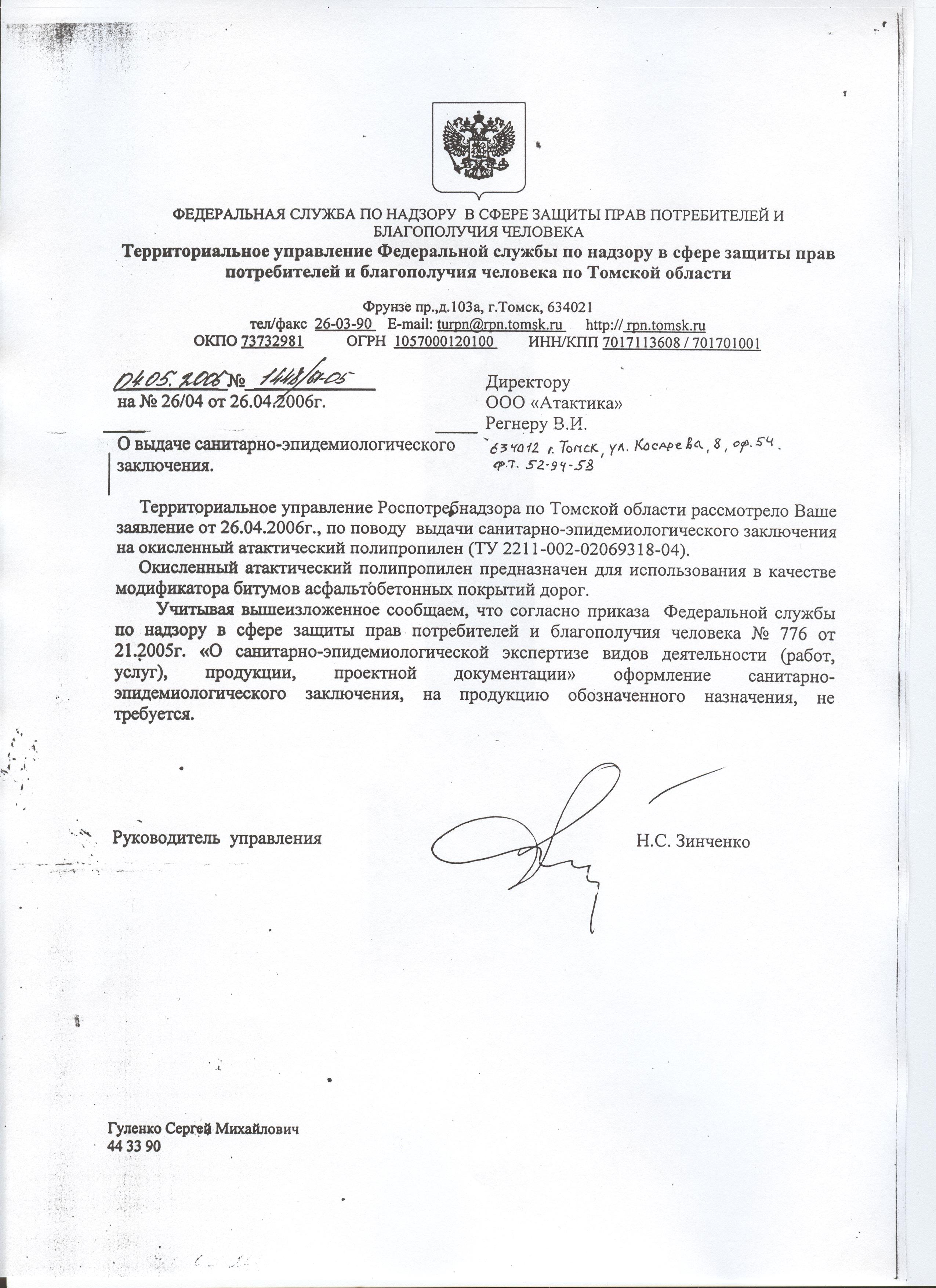

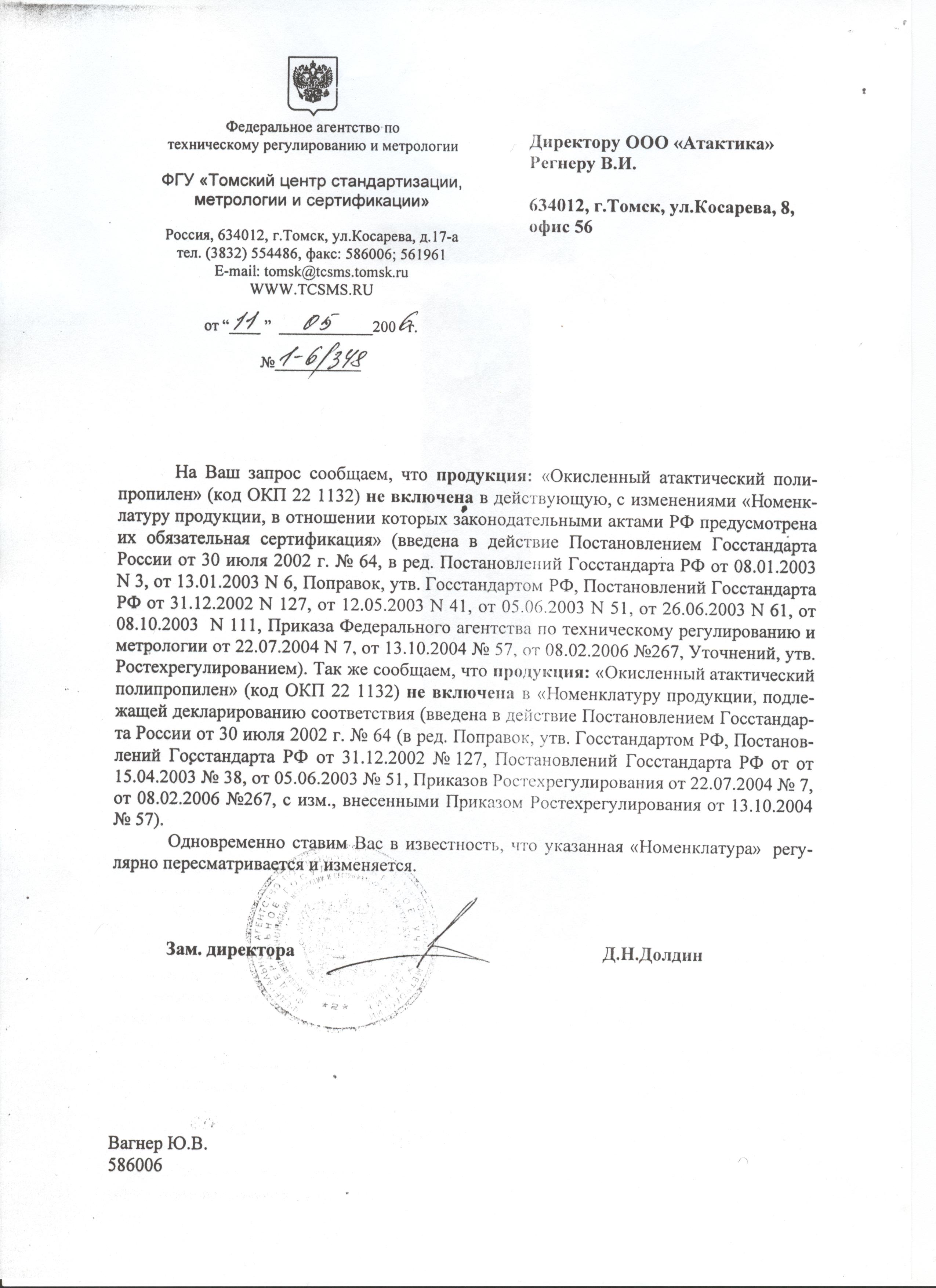

Документы, подтверждающие безопасность и возможность использования нового модификатора в производстве


Свойства АПП до и после окисления

Показатель АПП исходный ОАПП
Н
В
Содержание карбонильных групп, мол%
0.0
0.29
0.95
Содержание примесей изотактической фракции, масс%
14.0
2.0
0.5
Температура начала размягчения, оС, не ниже
112.0
99.0
93.0
Глубина проникновения иглы при 25оС, 0,1 мм
40.0
80.0
90.0
Адгезионная прочность при 25оС, Н-см-1:
к бетону
к полиэтилену
к стали

5.5
7.5
6.4

8.3
4.6
9.5

3.0
3.0
4.1

Достоинства ОАПП

  • Многофункциональность нового материала при относительно низкой цене.
  • Увеличение теплостойкости модифицированных изделий в 1,3-1,6 раза.
  • Повышенные адгезионные, гидрофобные, антиоксидантные, вязкостные свойства композиционных материалов, модифицированных ОАПП.
  • Увеличение срока службы изделий, модифицированных ОАПП, в 1,5-3 раза.

Состояние интеллектуальной собственности

ООО «АТАКТИКА» производит тоннажные объёмы ОАПП в соответствии с Договором неисключительной лицензии на использование изобретения по патенту РФ № 2301812, «Окисленный атактический полипропилен с полярными функциональными группами, способ его получения и установка для осуществления способа». Авторы: Нехорошев В.П., Регнер В.И., Нехорошева А.В., Гаевой К.Н.; патентообладатели: Томский государственный университет и В.П. Нехорошев.

Предложения по сотрудничеству

  • Заключение договоров поставки окисленного атактического полипропилена.
  • Сотрудничество по производству масел, смазок, битумов, кровельных материалов с улучшенными химико-техническими характеристиками.
  • Разработка новых полимер-полимерных и полимер-минеральных композиций с использованием ОАПП.
Hosted by uCoz
